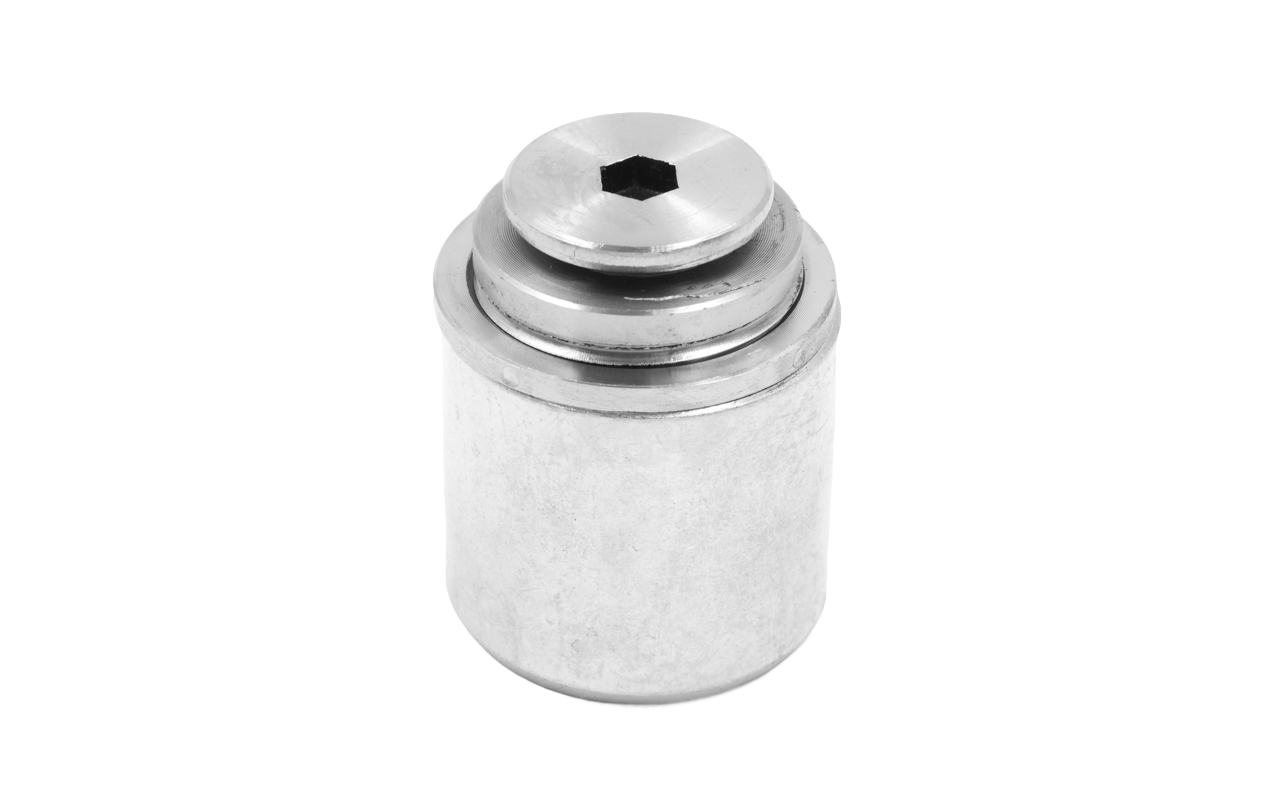

Крепеж спайдера к плоскому основанию О-БОЛТ, оцин.(винт AISI 304) k299-2

Крепеж спайдера к плоскому основанию О-БОЛТ, оцин.(винт AISI 304) k299-2
Крепеж спайдера к плоскому основанию О-БОЛТ, оцин.(винт AISI 304) k299-2
Крепеж спайдера к плоскому основанию О-БОЛТ, оцин.(винт AISI 304) k299-2
1 2 3 4 5
₽
3 298 ₽/шт
Сумма минимального заказа 10 000₽
Товары-аналоги
Наличие:
Одинцово
В наличии
СПб-Волковская
В наличии
Москва-Жулебино
В наличии
КЗ-Алматы
В наличии
Екатеринбург
В наличии
шт
В корзину Заказать звонок
В корзине 0 шт
Перейти
 +1 шт
Тип
Фурнитура для стеклянных козырьков и навесов
Артикул
k299-2
Материал
AISI 304 (08Х18Н10)
Способ сборки
Самосбор + Сварка
Описание

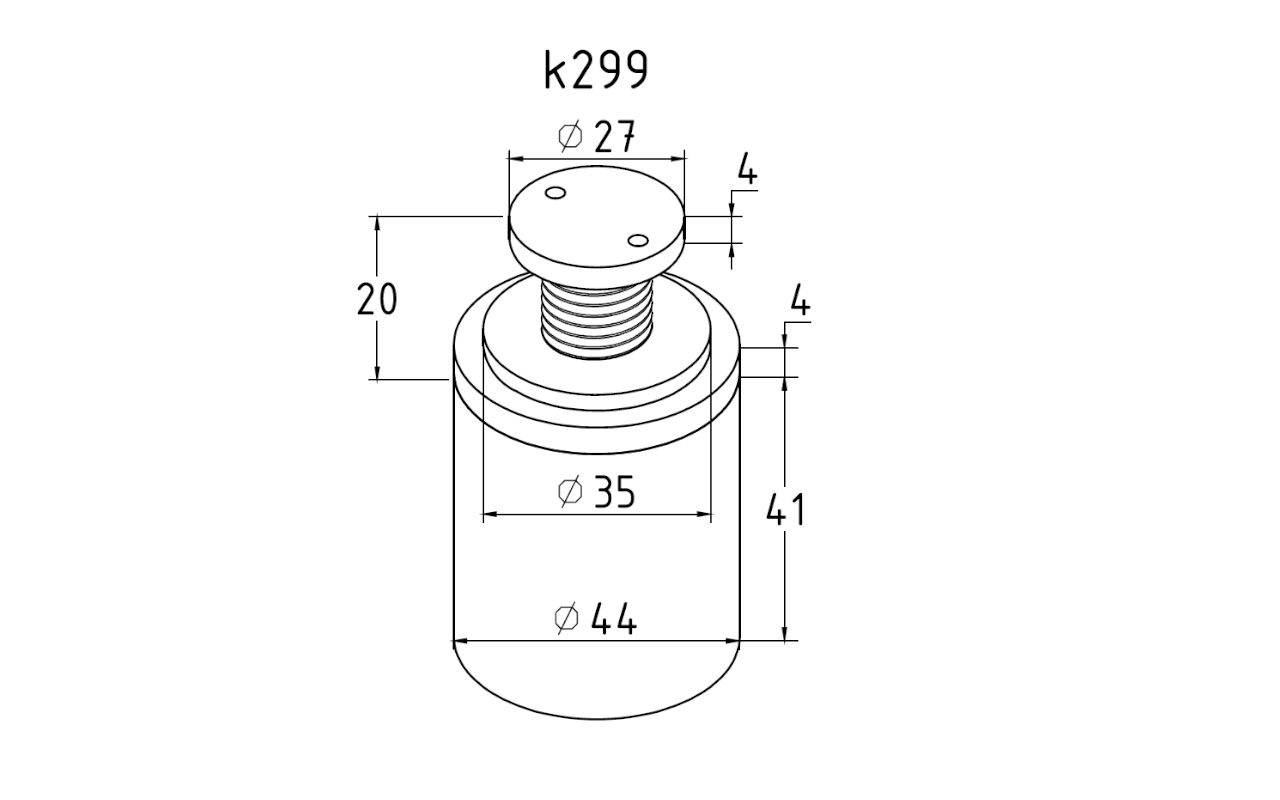

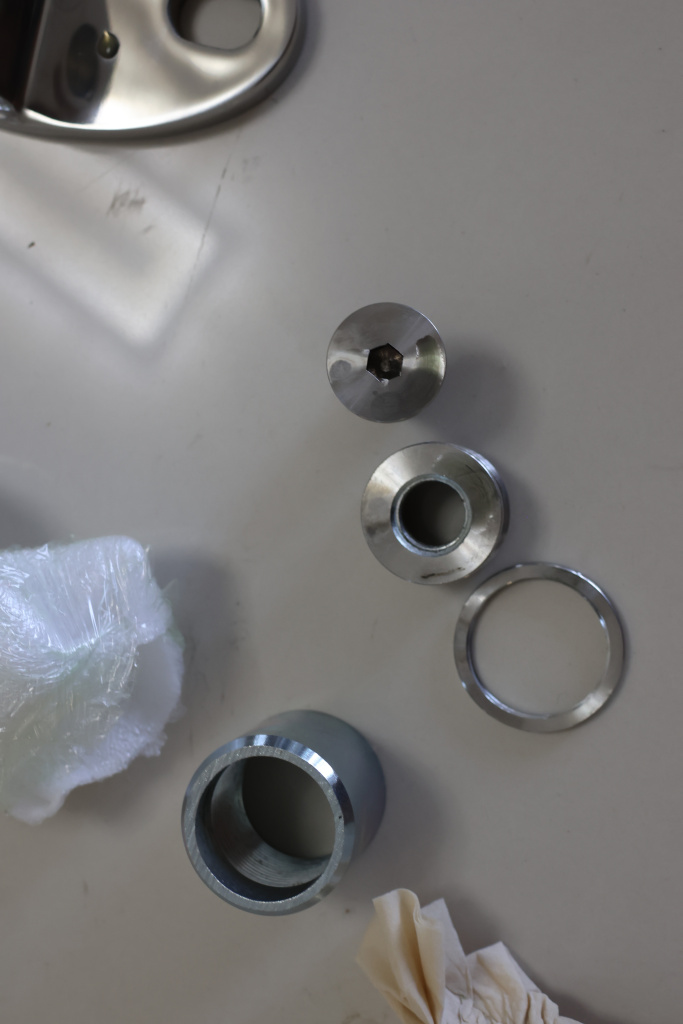

О-болт. Деталь состоит из трёх основных элементов: основания, регулировочной шайбы и винта. Основание выполнено из чёрного металла, а шайба и винт из стали AISI 304. Основание имеет диаметр 44 мм. Винт с прослабленной резьбой М16. Регулировочная шайба позволяет устанавливать расстояние крепящегося элемента в диапазоне одного сантиметра. Выдерживает нагрузку более 300 кг.

Назначение
Используется в фасадном остеклении, а также при монтаже козырьков из стекла, козырьков из поликарбоната, навесов над входом в магазин, козырьков над входом в подвал или над местом курения. Применяется для крепления спайдера к основанию и совместима практически со всеми видами спайдеров. О-болт необходим в конструкциях, где монтаж производится с фермами разной длинны. С его помощью можно выровнять расстояние между панелями и общий уровень конструкции. В случаях, когда конструкции требуется особая надёжность, о-болт часто используют вместо обычного болта М16. Например, в фасадах или навесных козырьках, установленных в условиях с большим перепадом температур. В этих случаях о-болт берёт на себя нагрузку, вызванную расширением металла и предотвращает излом стекла. В качестве аналога можно рассмотреть k299.
Особенность модели

Эта деталь не часто применяется при остеклении фасадов или установке козырьков, однако мы уверены, что часто она просто необходима. О-болт даст вашей конструкции ряд неоспоримых преимуществ:

  • Предотвратит излом стекла. О-болт принимает на себя все нагрузки конструкции.
  • Надёжность. Он специально создан для эксплуатации в самых тяжёлых и неблагоприятных условиях.
  • Уникальность. Несмотря на все преимущества, которые эта деталь даёт конструкции, о-болт достаточно сложно найти в продаже.
Сборка и установка
Основание о-болта приваривается к ферме, затем к детали винтом крепится спайдер. При помощи регулировочной шайбы выставляется положение спайдера. Обо всех достоинствах и преимуществах этой детали наши менеджеры расскажут вам в видеоролике.

У Вас есть возможность самостоятельно забрать товар с любого нашего склада:

г.Одинцово (схема проезда тут)
График работы: пн-пт 9.00-18.00, сб 09.00-15.00

г.Москва-Жулебино (схема проезда тут)
График работы: пн-пт 9.00-18.00, сб 09.00-15.00

г.Санкт-Петербург (схема проезда тут)
График работы: пн-пт 9.00-18.00.
*Действует пропускная система. Просьба заранее согласовывать приезд с менеджером.

г.Екатеринбург (схема проезда тут)
График работы: пн-пт 9.00-18.00 (время местное)

На территории каждого склада предусмотрена возможность оплаты товара наличными и банковской картой. Также по всем адресам располагается шоу-рум, где можно ознакомиться с образцами товаров и получить подробную консультацию эксперта.

Дополнительно предусмотрена возможность отправки вашего груза услугами известных транспортных компаний по всей России. Доставку до ближайшего от нашего склада терминала ТК и сдачу груза мы производим совершенно бесплатно в течение 1-3 дней после оплаты счета (в зависимости от выбранной компании). Оплата доставки груза (склад отправитель-склад получатель) осуществляется за счет покупателя.

Будем рады видеть Вас в числе наших постоянных клиентов!
Ваш отзыв может стать первым! Добавьте его, нажав на кнопку "Добавить отзыв"
Оцените продукт:
Тип
Фурнитура для стеклянных козырьков и навесов
Артикул
k299-2
Материал
AISI 304 (08Х18Н10)
Способ сборки
Самосбор + Сварка
Описание

О-болт. Деталь состоит из трёх основных элементов: основания, регулировочной шайбы и винта. Основание выполнено из чёрного металла, а шайба и винт из стали AISI 304. Основание имеет диаметр 44 мм. Винт с прослабленной резьбой М16. Регулировочная шайба позволяет устанавливать расстояние крепящегося элемента в диапазоне одного сантиметра. Выдерживает нагрузку более 300 кг.

Назначение
Используется в фасадном остеклении, а также при монтаже козырьков из стекла, козырьков из поликарбоната, навесов над входом в магазин, козырьков над входом в подвал или над местом курения. Применяется для крепления спайдера к основанию и совместима практически со всеми видами спайдеров. О-болт необходим в конструкциях, где монтаж производится с фермами разной длинны. С его помощью можно выровнять расстояние между панелями и общий уровень конструкции. В случаях, когда конструкции требуется особая надёжность, о-болт часто используют вместо обычного болта М16. Например, в фасадах или навесных козырьках, установленных в условиях с большим перепадом температур. В этих случаях о-болт берёт на себя нагрузку, вызванную расширением металла и предотвращает излом стекла. В качестве аналога можно рассмотреть k299.
Особенность модели

Эта деталь не часто применяется при остеклении фасадов или установке козырьков, однако мы уверены, что часто она просто необходима. О-болт даст вашей конструкции ряд неоспоримых преимуществ:

  • Предотвратит излом стекла. О-болт принимает на себя все нагрузки конструкции.
  • Надёжность. Он специально создан для эксплуатации в самых тяжёлых и неблагоприятных условиях.
  • Уникальность. Несмотря на все преимущества, которые эта деталь даёт конструкции, о-болт достаточно сложно найти в продаже.
Сборка и установка
Основание о-болта приваривается к ферме, затем к детали винтом крепится спайдер. При помощи регулировочной шайбы выставляется положение спайдера. Обо всех достоинствах и преимуществах этой детали наши менеджеры расскажут вам в видеоролике.

У Вас есть возможность самостоятельно забрать товар с любого нашего склада:

г.Одинцово (схема проезда тут)
График работы: пн-пт 9.00-18.00, сб 09.00-15.00

г.Москва-Жулебино (схема проезда тут)
График работы: пн-пт 9.00-18.00, сб 09.00-15.00

г.Санкт-Петербург (схема проезда тут)
График работы: пн-пт 9.00-18.00.
*Действует пропускная система. Просьба заранее согласовывать приезд с менеджером.

г.Екатеринбург (схема проезда тут)
График работы: пн-пт 9.00-18.00 (время местное)

На территории каждого склада предусмотрена возможность оплаты товара наличными и банковской картой. Также по всем адресам располагается шоу-рум, где можно ознакомиться с образцами товаров и получить подробную консультацию эксперта.

Дополнительно предусмотрена возможность отправки вашего груза услугами известных транспортных компаний по всей России. Доставку до ближайшего от нашего склада терминала ТК и сдачу груза мы производим совершенно бесплатно в течение 1-3 дней после оплаты счета (в зависимости от выбранной компании). Оплата доставки груза (склад отправитель-склад получатель) осуществляется за счет покупателя.

Будем рады видеть Вас в числе наших постоянных клиентов!
Ваш отзыв может стать первым! Добавьте его, нажав на кнопку "Добавить отзыв"
Оцените продукт:

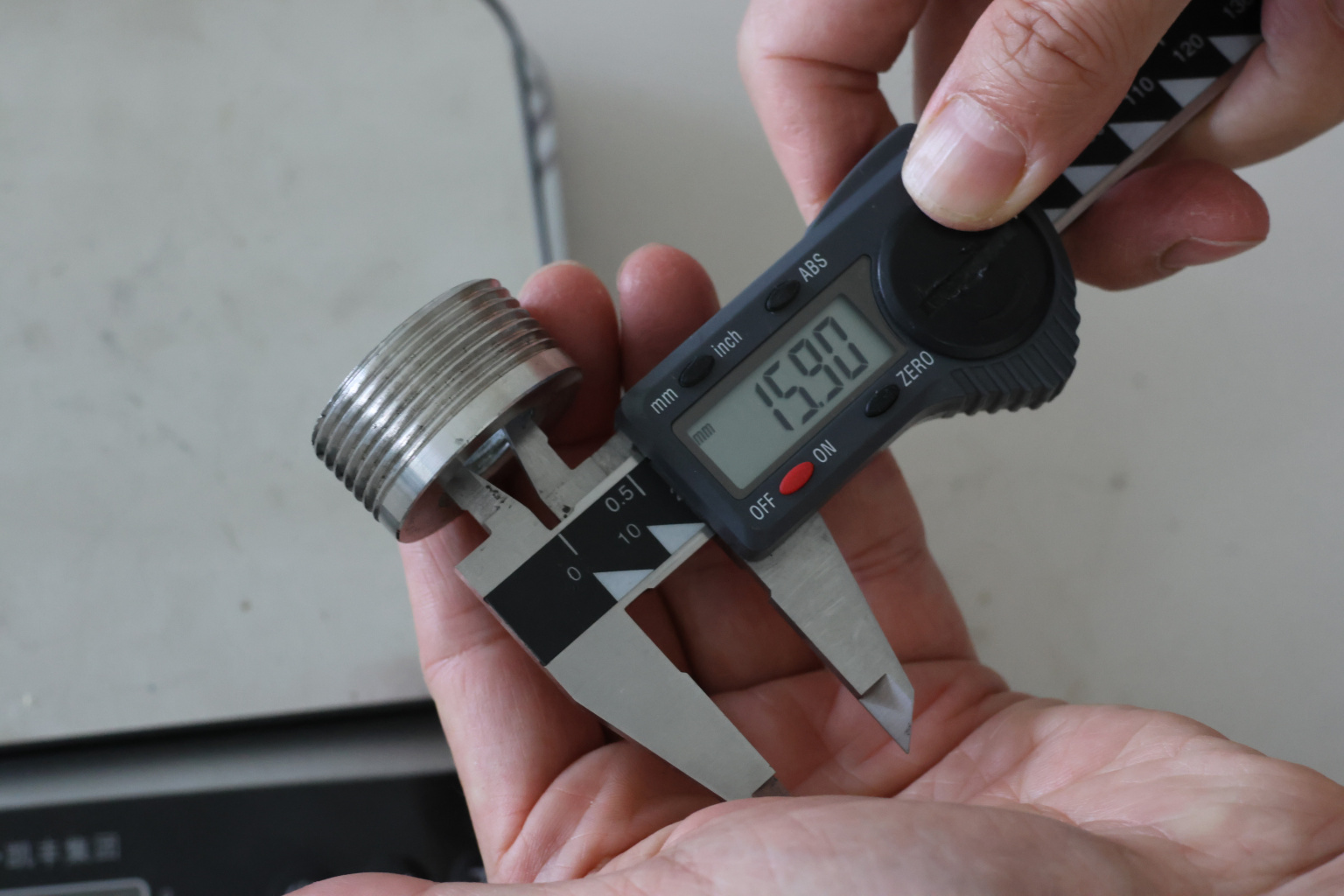

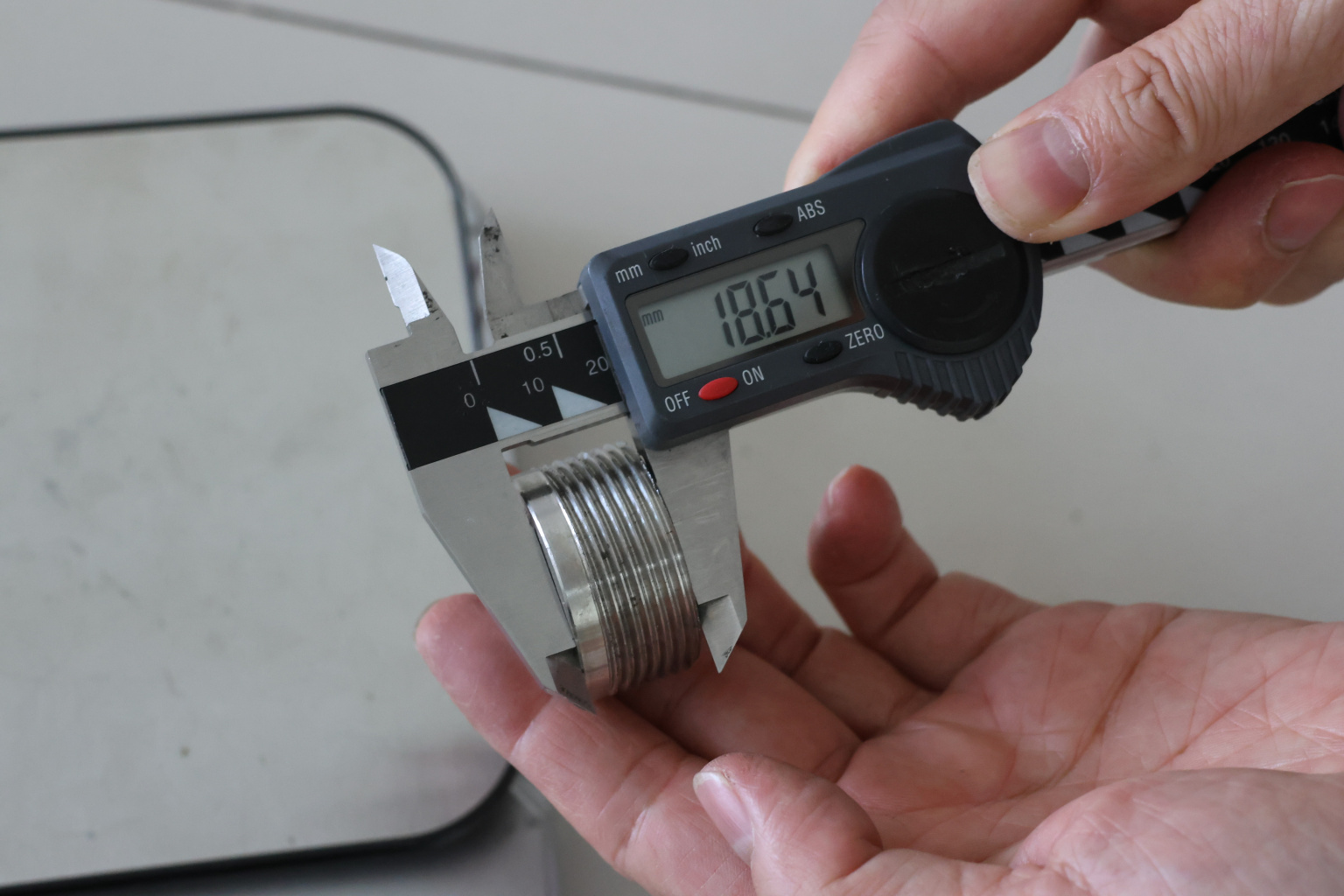

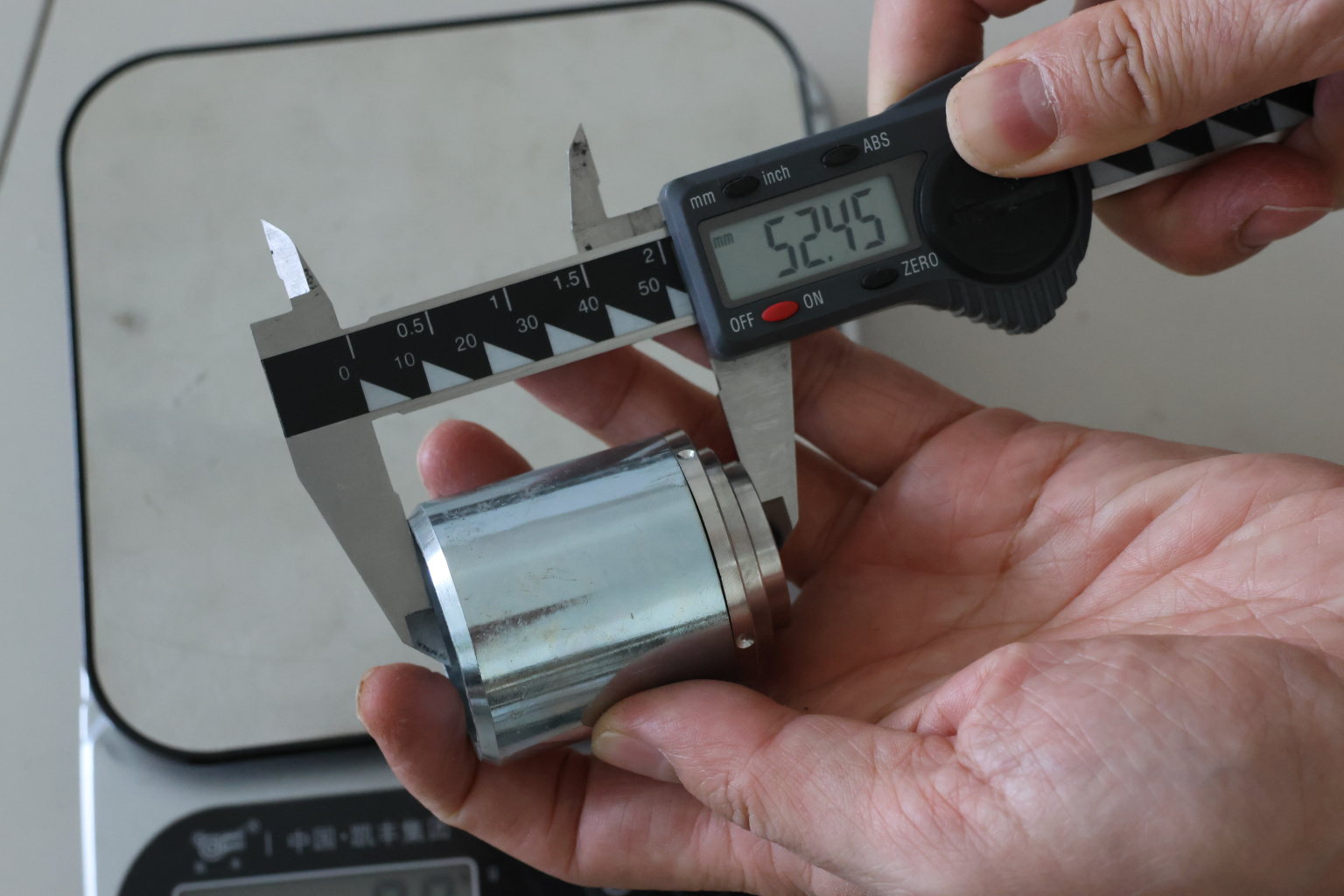

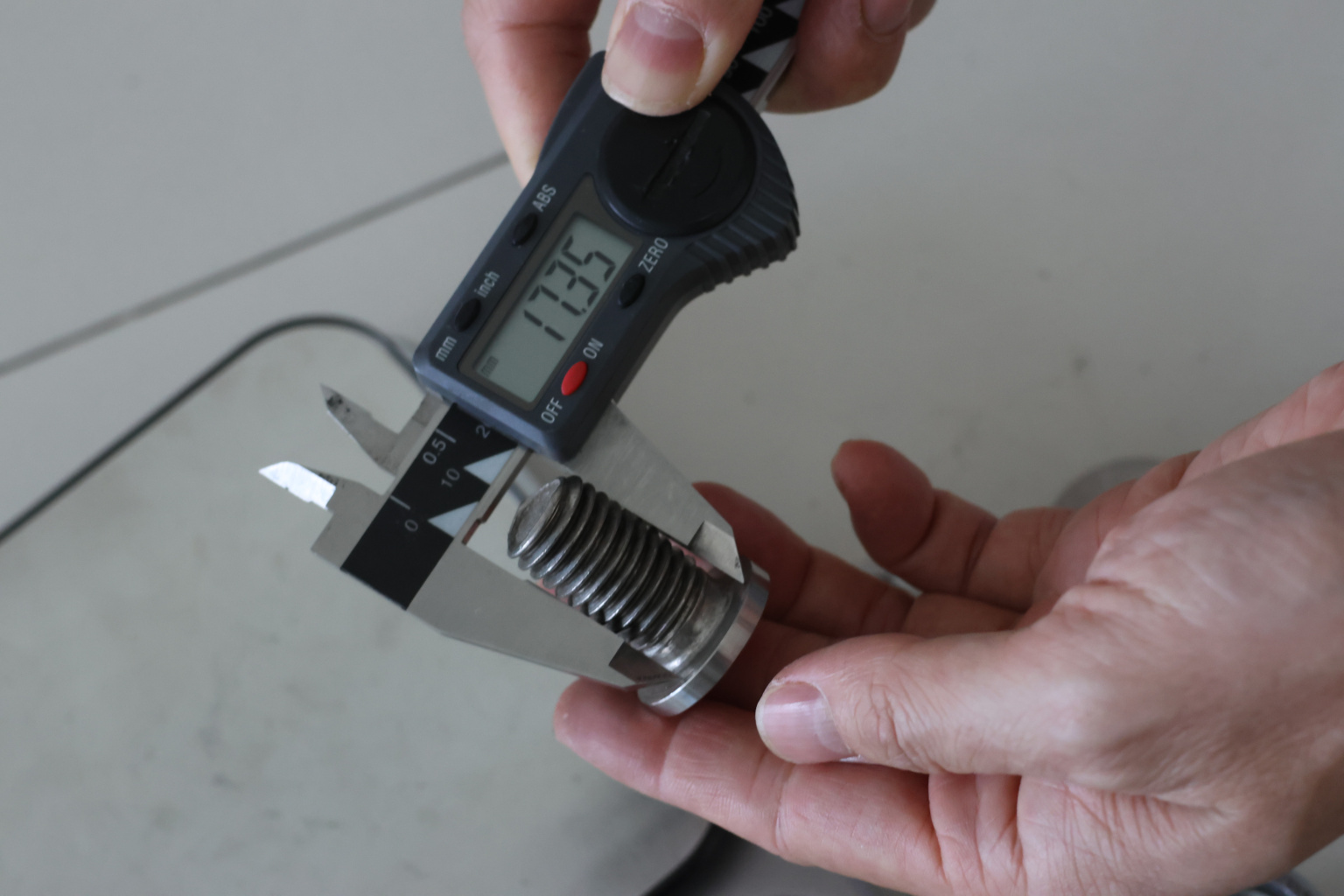

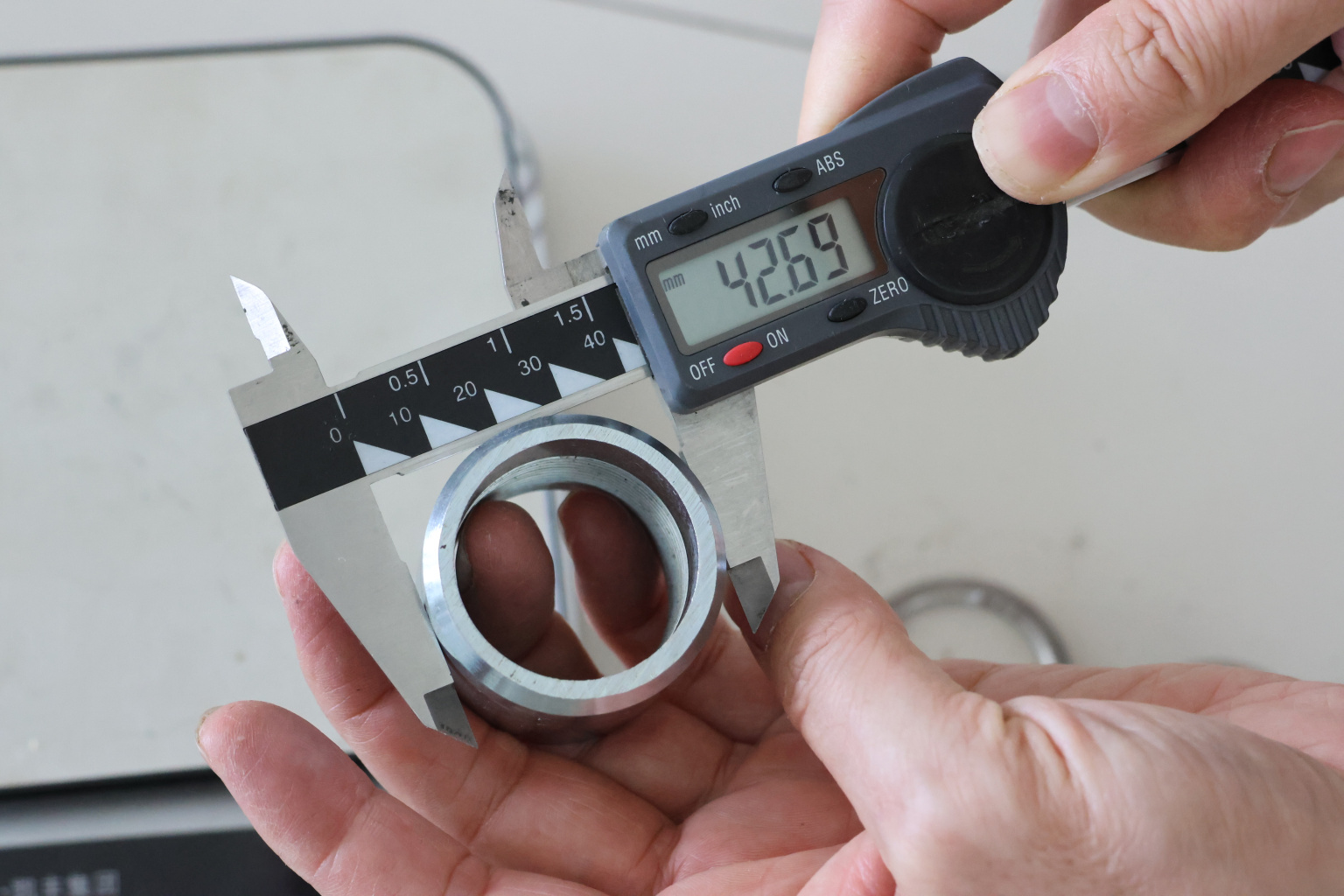

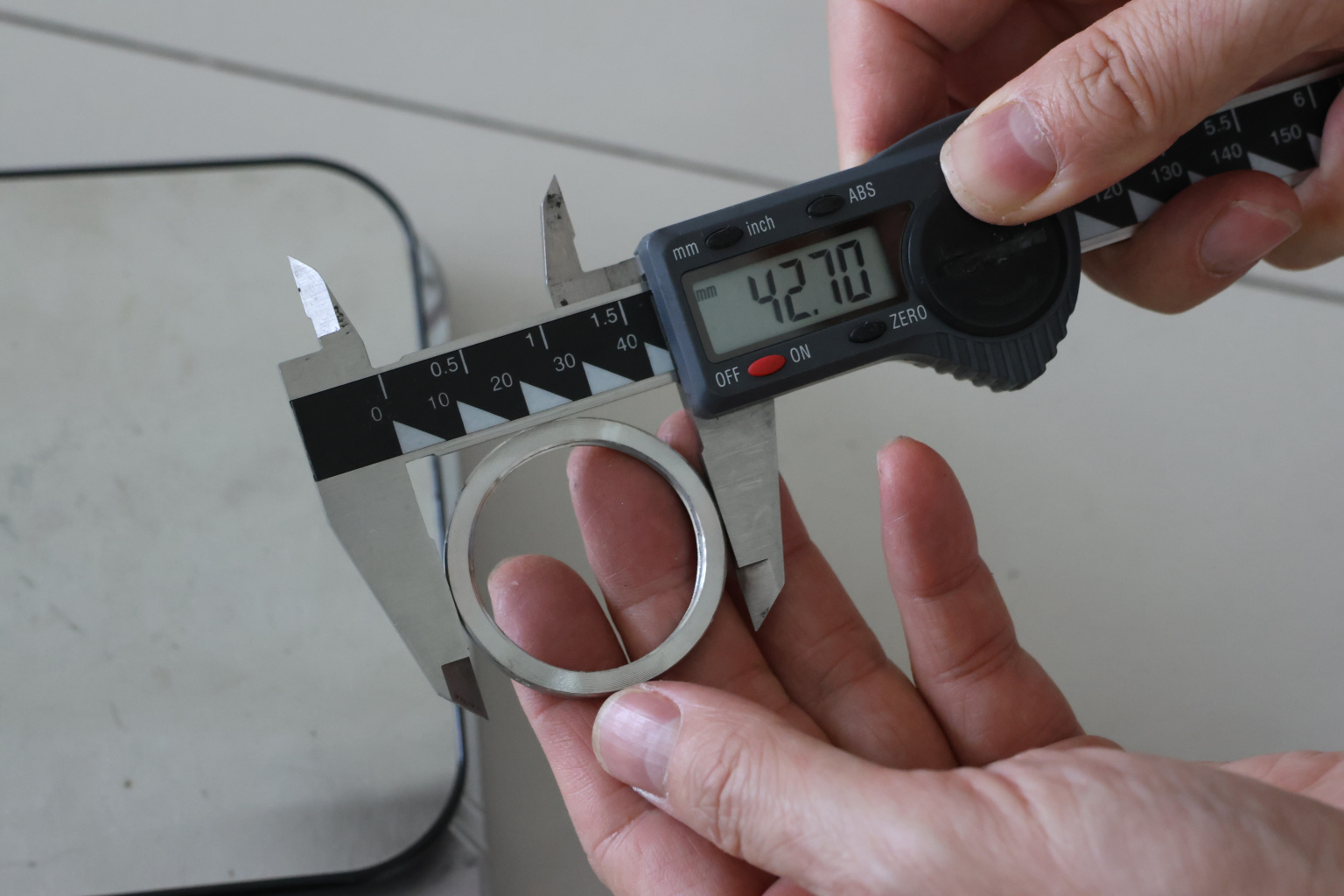

Контроль качества
Обновление от 12.07.2022

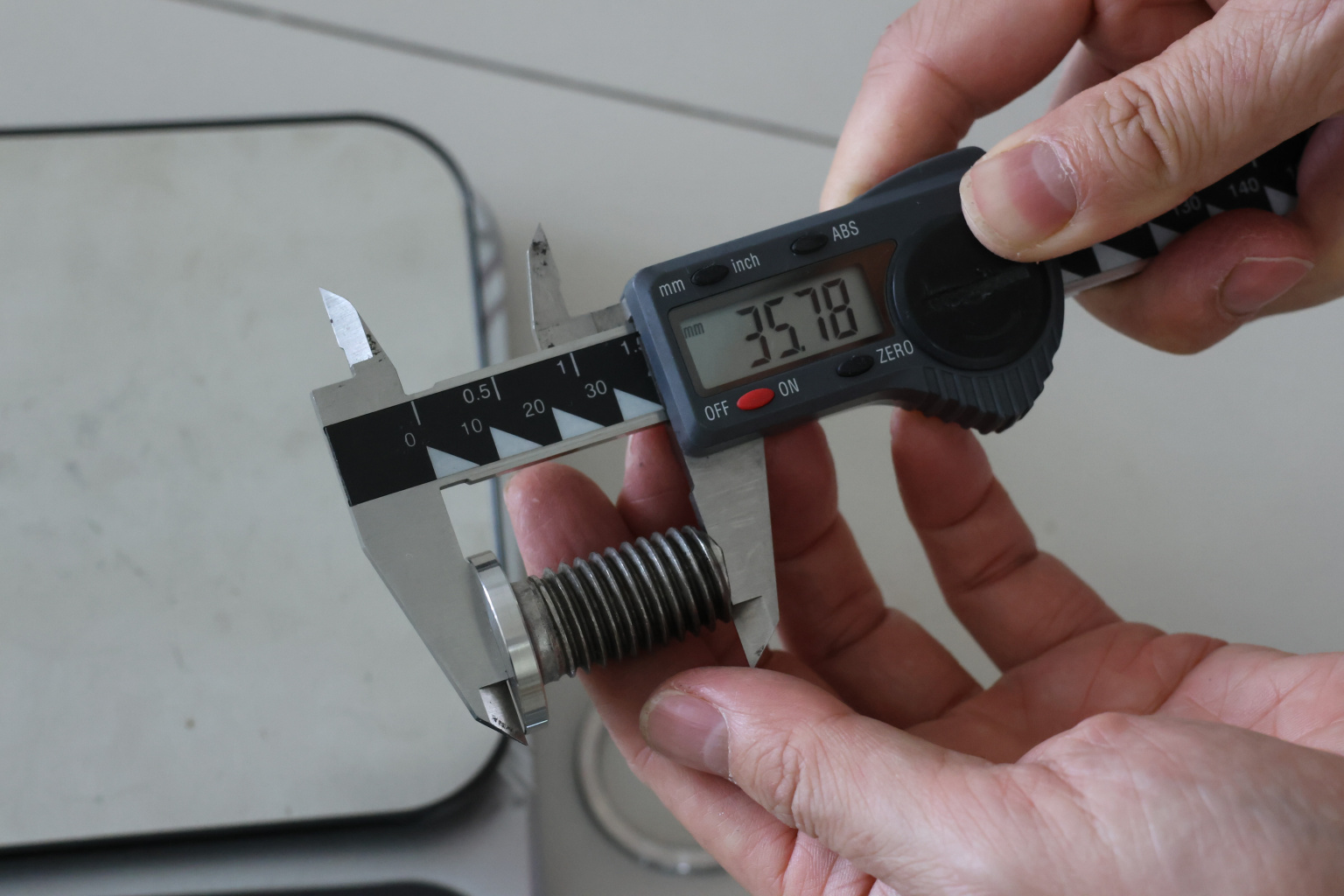

Контроль качества Крепеж спайдера к плоскому основанию О-БОЛТ

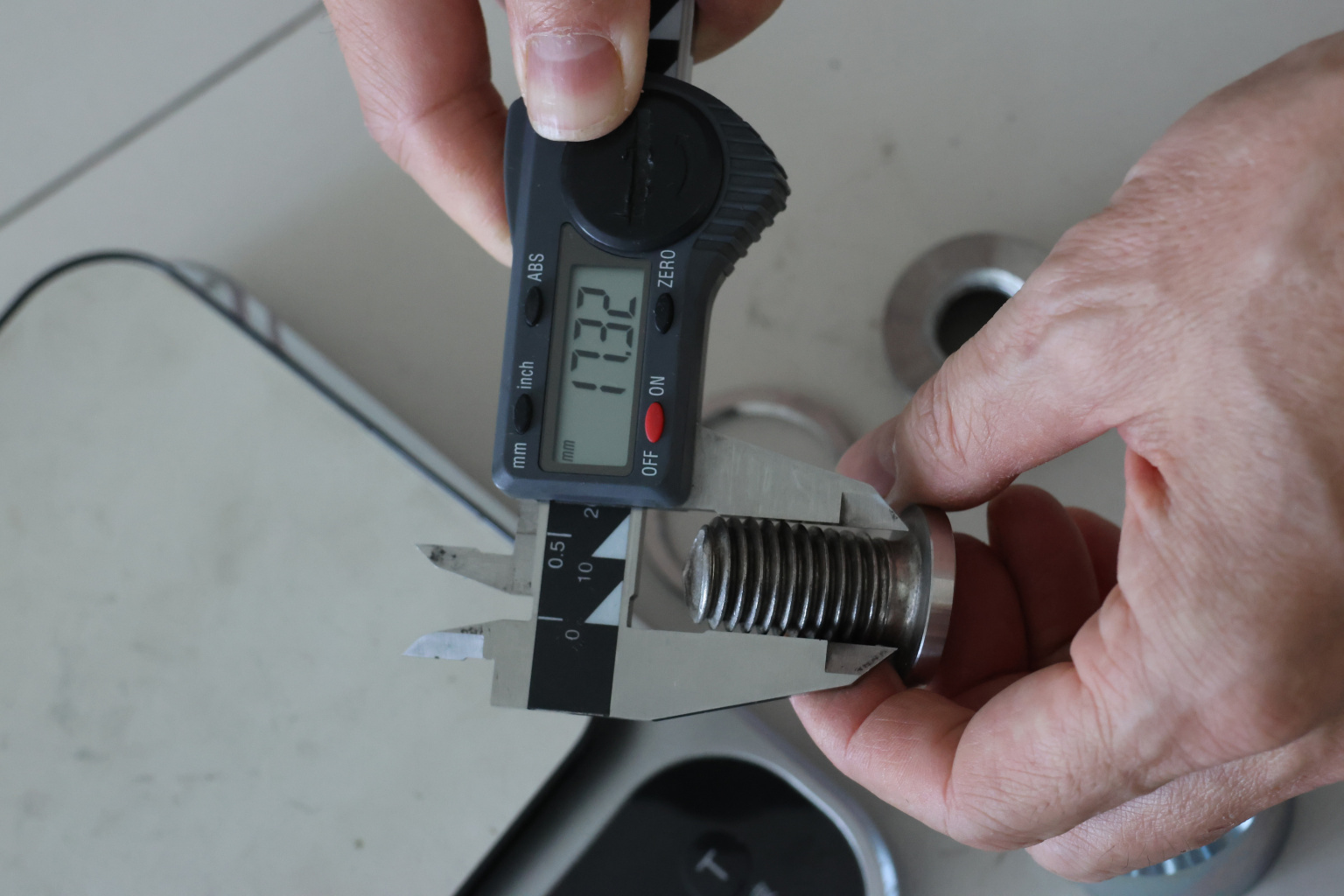

Контроль качества Крепеж спайдера к плоскому основанию О-БОЛТ - 2

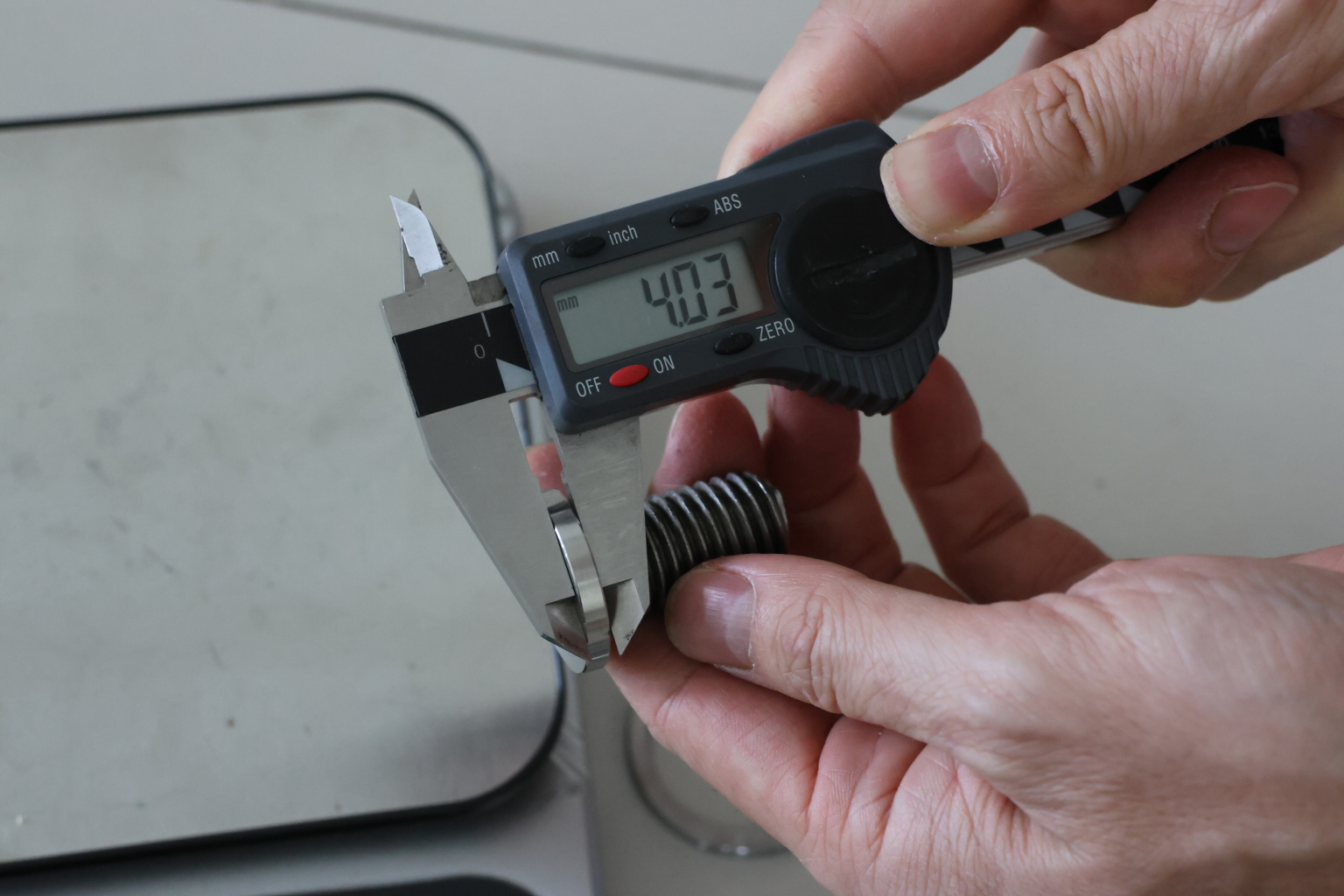

Контроль качества Крепеж спайдера к плоскому основанию О-БОЛТ - 3

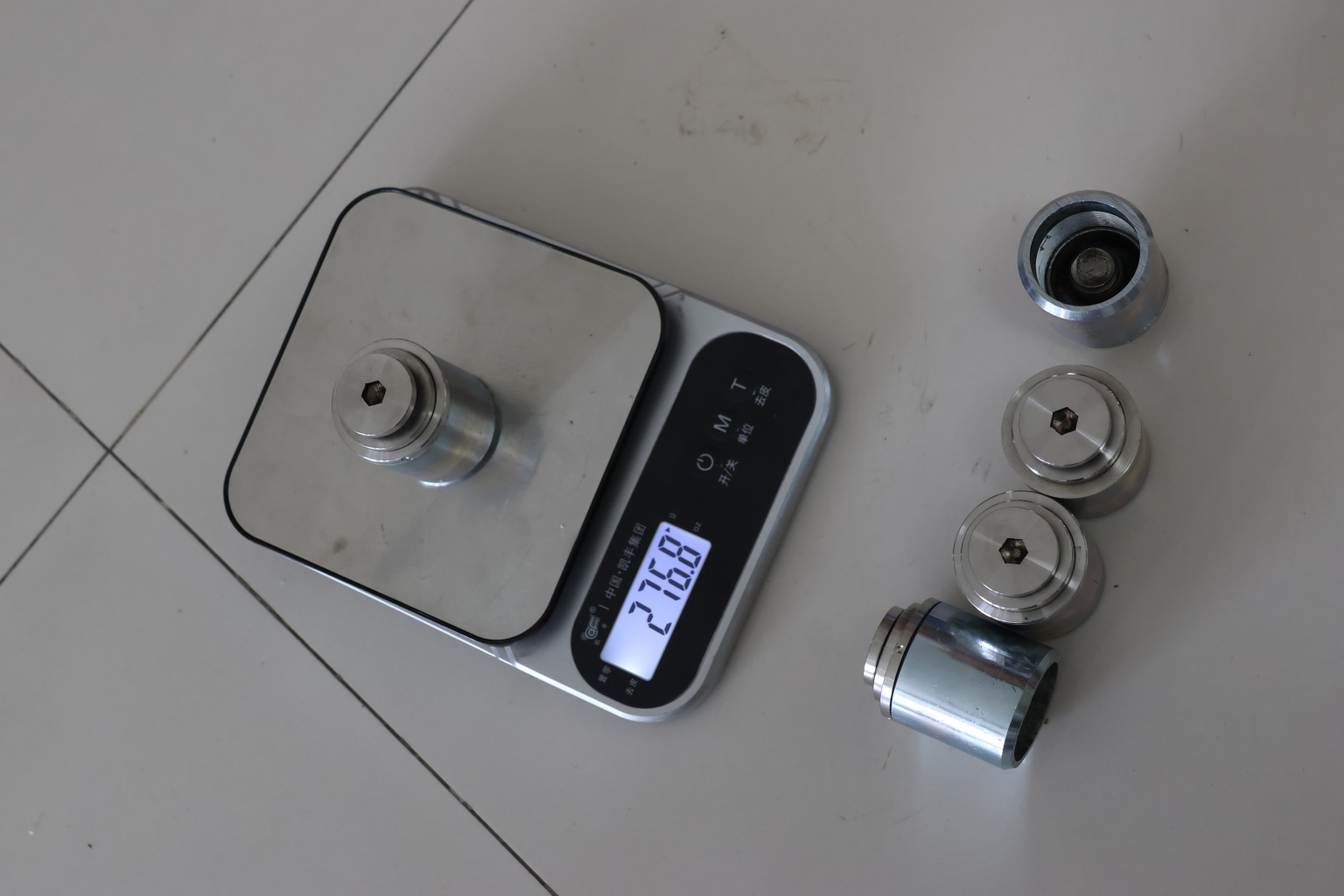

Контроль качества Крепеж спайдера к плоскому основанию О-БОЛТ - 4

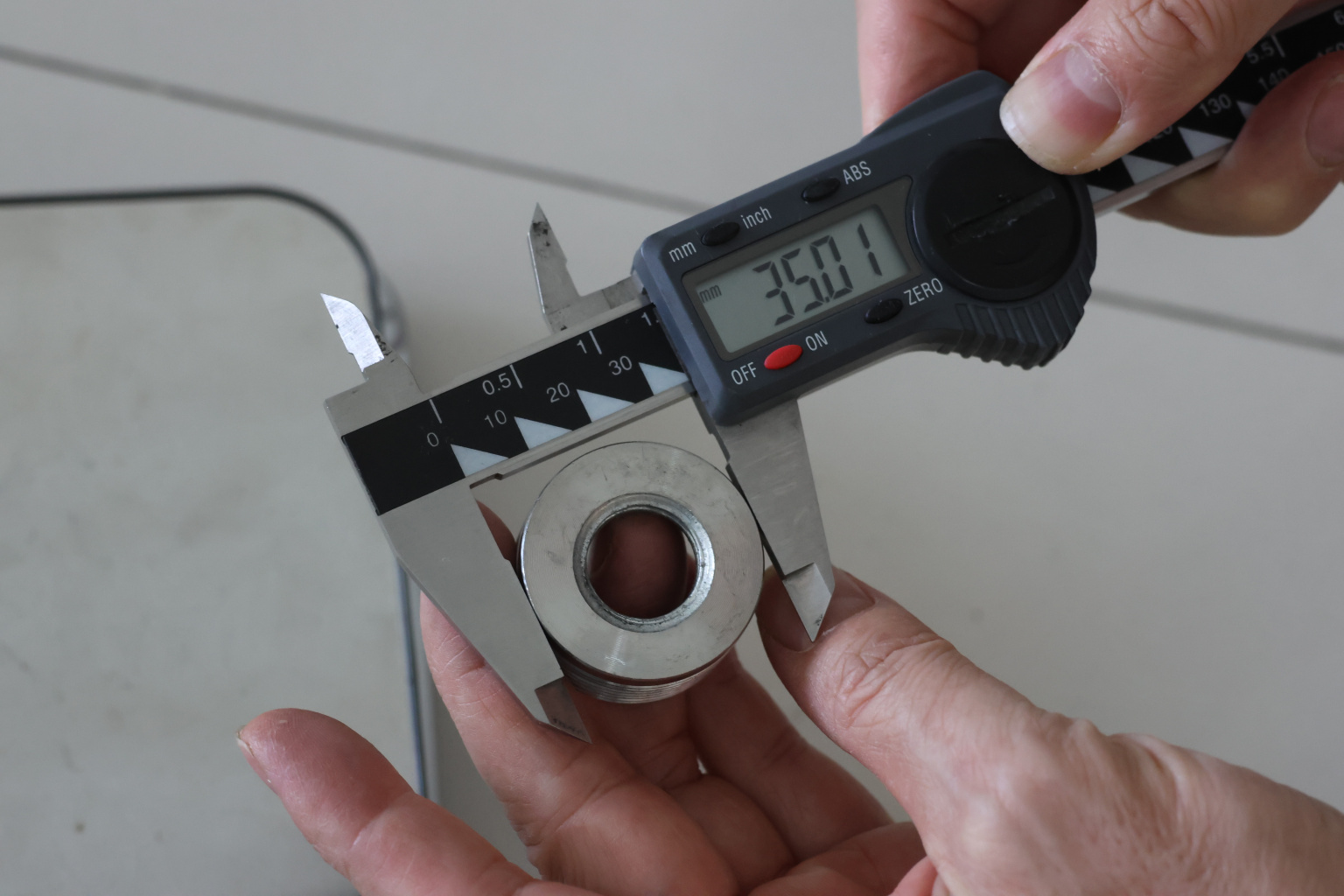

Контроль качества Крепеж спайдера к плоскому основанию О-БОЛТ - 5
